Chicago Metallic T24 Hook D850 ECR klasse D

24 mm ophangsysteem met met verhoogde corrosiebescherming
Download datablad
Download datablad
Back
Extra verzinkt (gegalvaniseerd) ruw staal met dubbelzijdige lak in overeenstemming met ECR klasse D.
Het systeem omvat toebehoren en muurprofielen met ECR klasse D.
Voor gebruik in agressieve ECR klasse D-omgevingen bijv. zwembaden, keukens enz..
Het systeem is compatibel met het 75 mm hoge systeem in ECR klasse D.

Koppeling

CMC - 850_DE

Coupling

Back

Overige prestaties

Load Bearing Load Bearing

Chicago Metallic™ T24 Hook D850 ECR Class D deflection

 Kg/m²
Ophangafstand (mm) Modulatie (mm) Maximale doorbuiging
2.5 mm 4.0 mm
1200 600 x 600 11.1 18.2
1200 1200 x 600 12.1 19.8
Corrosiebescherming Corrosiebescherming D
Brandreactie Brandreactie A1
Milieu Milieu Volledig recyclebaar
Back

Chicago Metallic™ T24 Hook D850 ECR Class D deflection

 Kg/m²
Ophangafstand (mm) Modulatie (mm) Maximale doorbuiging
2.5 mm 4.0 mm
1200 600 x 600 11.1 18.2
1200 1200 x 600 12.1 19.8
Back
Back
Back
Back

Profielen en Toebehoren

Hoofdprofiel

Profiel Lengte Hoogte Breedte Artikelcode Kleuren Verpakking
Hoofdprofiel
D850.tif Hoofdprofiel T24 haak ECR klasse D 3600 38 24 T24 D MR HOOK Wit 001 Verpakkingsinformatie

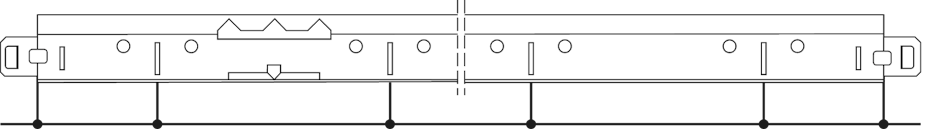

Positie van slots en ophangpunten

Positie van slots en ophangpunten
Slots: 24 - Afstand tussen de slots (mm): 75 / 150 / 22 x 150 / 75

Dwarsprofiel

Profiel Lengte Hoogte Breedte Artikelcode Kleuren Verpakking
Dwarsprofiel
D854.tif Dwarsprofiel T24 haak ECR klasse D 1200 38 24 T24 D CT HOOK Wit 001 Verpakkingsinformatie

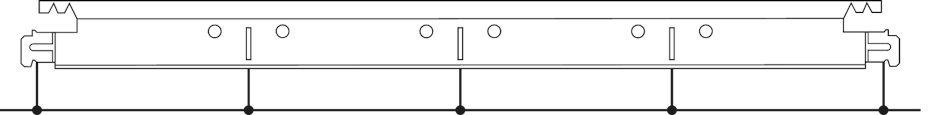

Positie van slots en ophangpunten

Positie van slots en ophangpunten
Slots: 3 - Afstand tussen de slots (mm): 300 / 300 / 300 / 300
D852.tif Dwarsprofiel T24 haak ECR klasse D 600 38 24 T24 D CT HOOK Wit 001 Verpakkingsinformatie

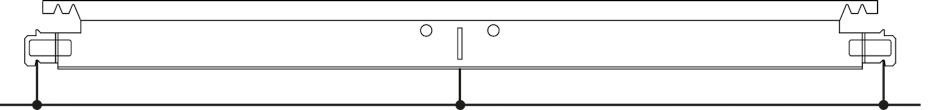

Positie van slots en ophangpunten

Positie van slots en ophangpunten
Slots: 1 - Afstand tussen de slots (mm): 300 / / / 300

Muurprofielen

Profiel Lengte Hoogte Breedte Artikelcode Kleuren Verpakking
L-profielen
D1420.tif L-randafwerkingsprofiel 24x24 mm ECR klasse D 3050 L24x24 D Wit 001 Verpakkingsinformatie
D1439.tif L-randafwerkingsprofiel 24x19 mm ECR klasse D 3050 24 19 L19x24 D Wit 001 Verpakkingsinformatie

Toebehoren

Profiel Hoogte Artikelcode Verpakking
Corrosiebestendig (D)
D10200B.tif Bovendeel noniusophanger / geplooid / ECR klasse D 85 NH D 85 Verpakkingsinformatie
NH D CLIP.tif Verbindingsspeld voor nonius / ECR klasse D NH D CLIP Verpakkingsinformatie
D10230.tif Onderdeel noniusophanger voor T24x38 mm profielen / ECR klasse D 190 NH D T Verpakkingsinformatie
Back

Positie van slots en ophangpunten

Positie van slots en ophangpunten
Slots: 24 - Afstand tussen de slots (mm): 75 / 150 / 22 x 150 / 75
Back

Positie van slots en ophangpunten

Positie van slots en ophangpunten
Slots: 3 - Afstand tussen de slots (mm): 300 / 300 / 300 / 300
Back

Positie van slots en ophangpunten

Positie van slots en ophangpunten
Slots: 1 - Afstand tussen de slots (mm): 300 / / / 300
Back
Back
Back
Back
Back
Back

Downloads

documents





pdf
Chicago Metallic T24 Hook D850 ECR klasse D | Product datablad
Chicago Metallic T24 Hook D850 ECR klasse D | Product datablad

pdf
DoP-RFN-ACCNONIUSECRD-A02 - Verbindingsspeld voor nonius / ECR klasse D
DoP-RFN-ACCNONIUSECRD-A02 - Verbindingsspeld voor nonius / ECR klasse D

pdf
DoP-RFN-ACCNONIUSECRD-B02 - Onderdeel noniusophanger voor T24x38 mm profielen / ECR klasse D
DoP-RFN-ACCNONIUSECRD-B02 - Onderdeel noniusophanger voor T24x38 mm profielen / ECR klasse D

pdf
DoP-RFN-T2438MDECRD-A02 - Hoofdprofiel T24 haak ECR klasse D
DoP-RFN-T2438MDECRD-A02 - Hoofdprofiel T24 haak ECR klasse D

pdf
DoP-RFN-T2438MCECRD-A02 - Dwarsprofiel T24 haak ECR klasse D
DoP-RFN-T2438MCECRD-A02 - Dwarsprofiel T24 haak ECR klasse D

pdf
Milieuproductdeclaraties (EPD) - Ophangsystemen
Milieuproductdeclaraties (EPD) - Ophangsystemen

pdf
DoP-RFN-PTLECRD-A02 - L-randafwerkingsprofiel 24x19 mm ECR klasse D
DoP-RFN-PTLECRD-A02 - L-randafwerkingsprofiel 24x19 mm ECR klasse D

pdf
